纳米氧化物如何撑起电子陶瓷的性能天花板

2026-10-14
来源:

纳米氧化物在电子陶瓷行业的应用

从介质主体到功能掺杂 · 一次讲清六大应用方向

电子陶瓷是纳米氧化物技术门槛最高、附加值也最高的应用领域之一。从片式多层陶瓷电容器,到陶瓷基板、压电陶瓷、热敏压敏电阻,再到导热绝缘与固态电池,几乎所有关键性能都取决于粉体的粒径、纯度与分散状态。

九朋新材料长期专注于纳米氧化物粉体与溶胶的研发生产。下面按应用方向,梳理纳米氧化物在电子陶瓷中的实际作用与技术要求。

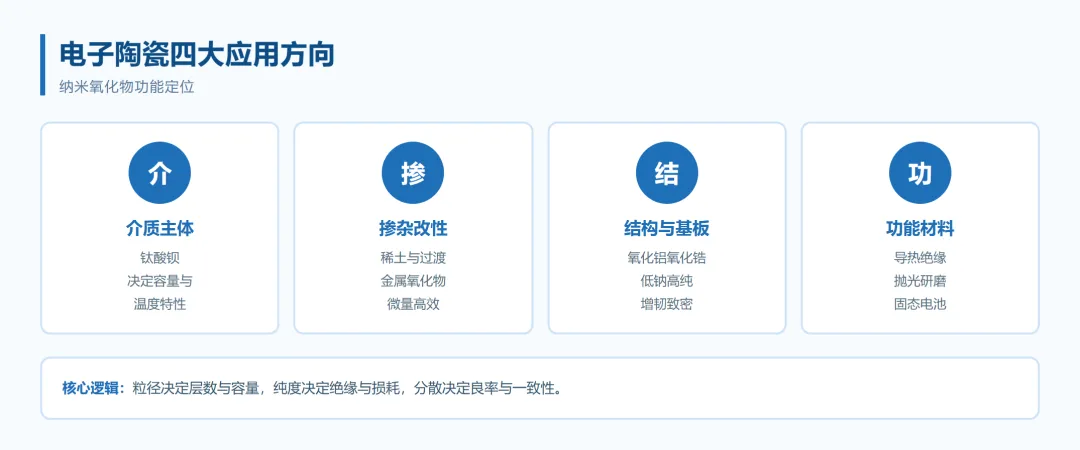

▲ 电子陶瓷四大应用方向与纳米氧化物的功能定位

一、介质主体:纳米钛酸钡

片式多层陶瓷电容器的介质层以纳米钛酸钡为主体,占配方九成以上。粒径决定了单层厚度与可叠层数——粒径越小,层数越多,同等封装尺寸下容量越高。

这一领域的核心要求是粒径分布窄、单分散、金属杂质极低。团聚颗粒会在超薄介质层中形成孔洞,直接导致击穿失效。

二、掺杂改性:稀土与过渡金属氧化物

这是配方中最讲究的部分,用量虽仅百分之一到百分之五,却直接决定产品的温度特性等级。

稀土氧化物(氧化钇、氧化镝、氧化钬等)用于构造核壳结构,压平居里峰,是容温特性达标的关键,同时赋予抗还原能力。过渡金属氧化物(氧化镁、二氧化锰、五氧化二钒等)分别负责收窄容温变化、提高绝缘电阻、降低烧结温度。

三、结构陶瓷与陶瓷基板:纳米氧化铝、氧化锆

氧化铝陶瓷基板与封装外壳以纳米氧化铝为主料。此处的第一门槛不是纯度,而是钠含量——钠离子会显著抬高介电损耗、降低绝缘性能,因此电子级产品要求氧化钠含量控制在极低水平。

纳米氧化锆则用于氧化锆增韧陶瓷与结构件,依靠相变增韧提升强度与耐磨性,同时是陶瓷基板增韧相的重要组分。该方向还看重相组成稳定、烧结活性高。

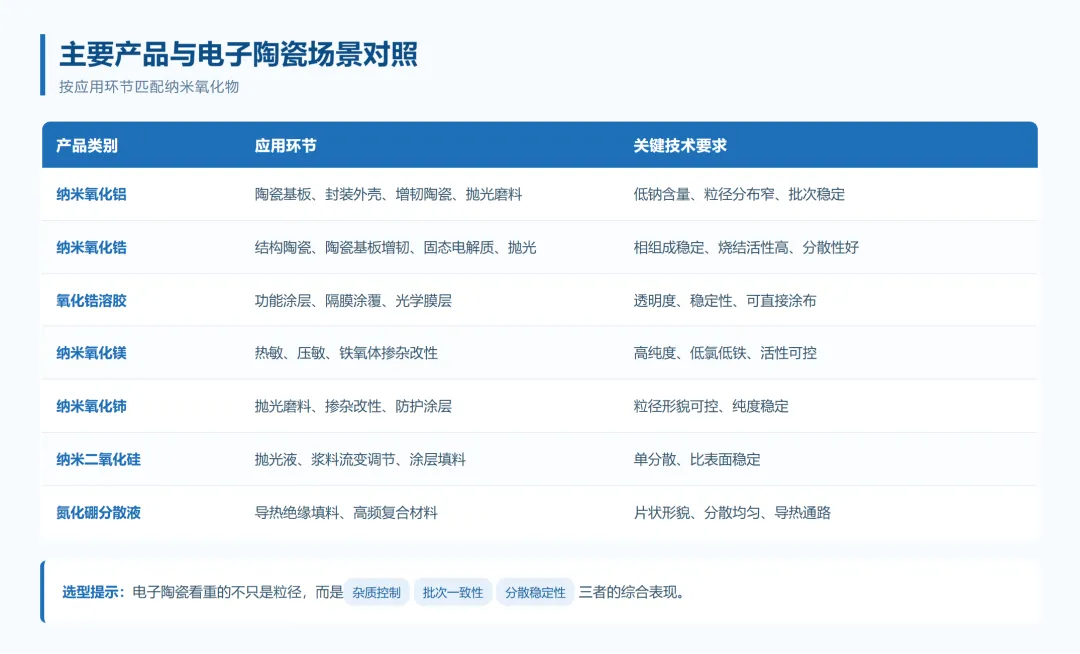

▲ 主要产品类别与电子陶瓷应用环节、技术要求对照

四、热敏、压敏与压电陶瓷:纳米氧化镁、氧化铈

热敏电阻与压敏电阻的性能高度依赖微量掺杂。纳米氧化镁、氧化铈、氧化铝在这一环节作为改性剂加入,用于调节电阻温度系数、改善非线性特性与致密化程度。

压电陶瓷同样需要稀土氧化物与过渡金属氧化物掺杂来调节机电耦合性能。这类应用用量极小但对杂质与活性极其敏感,粉体的批次稳定性比粒径更重要。

五、抛光与研磨:氧化铈、氧化铝、氧化锆

半导体衬底、陶瓷基板与介质层抛光大量使用纳米磨料。氧化铈是玻璃与介质层抛光的主力磨料之一,氧化铝与氧化锆则在金属层与蓝宝石衬底抛光中广泛应用。

抛光级产品的关键指标是单分散、粒径分布窄、无大颗粒——一颗大颗粒就可能在抛光面留下划伤。

六、导热绝缘与固态电池:氮化硼、氧化铝、氧化锆溶胶

随着电子设备功率密度上升,导热绝缘材料的用量快速增长。氮化硼兼具高导热与低介电常数,是高频与高功率场景的理想填料,与氧化铝复配可兼顾导热与成本。以分散液形态供应,客户可直接使用,省去研磨分散工序。

固态电池方向,纳米氧化锆及其溶胶是氧化物固态电解质的重要原料,同时对隔膜耐高温涂层、电极包覆等环节也有应用价值。

电子陶瓷选型的三个关键认识

第一,电子级不等于纳米级。客户真正在意的是金属杂质含量和批次稳定性,粒径只是入场券。同一粒径下,钠、铁、氯含量的差异会带来完全不同的结果。

第二,分散比粒径更难。纳米颗粒比表面大、易团聚,能否做到单分散并保持长期稳定,直接决定最终器件良率。

第三,导入周期长、粘性强。电子陶瓷认证通常需要数月到一年以上,前期投入大,但一旦通过验证,客户替换意愿低,长期价值高。

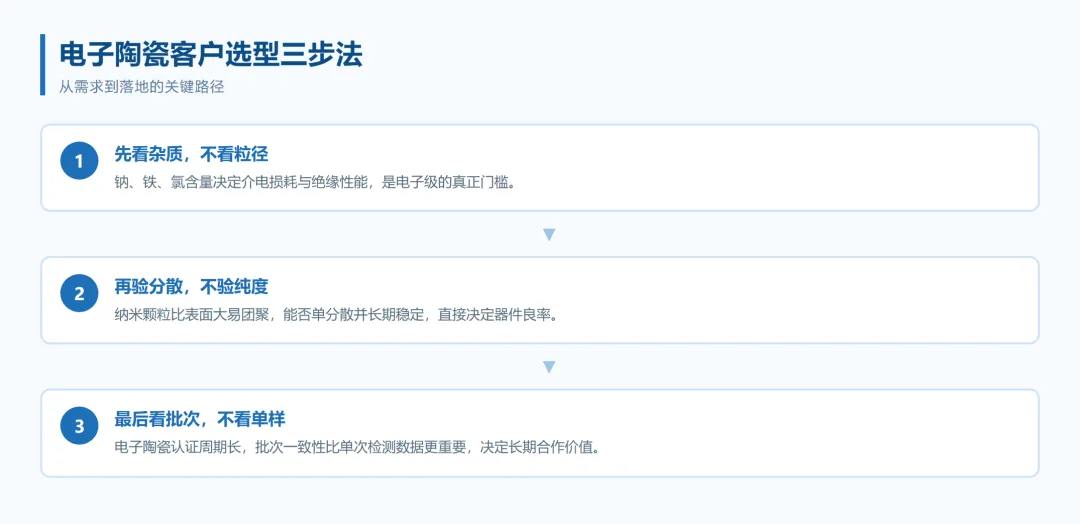

▲ 电子陶瓷客户选型的三步关键路径

九朋新材料围绕纳米氧化物粉体与溶胶,可提供氧化铝、氧化锆、氧化镁、氧化铈、二氧化硅、氮化硼等系列产品,支持粒径、纯度与形态的定制化开发,并根据客户工艺提供针对性分散方案。

如果您的产品涉及电子陶瓷的介质、掺杂、基板、抛光或导热环节,欢迎与我们沟通具体技术要求,我们将提供样品与技术数据支持。
